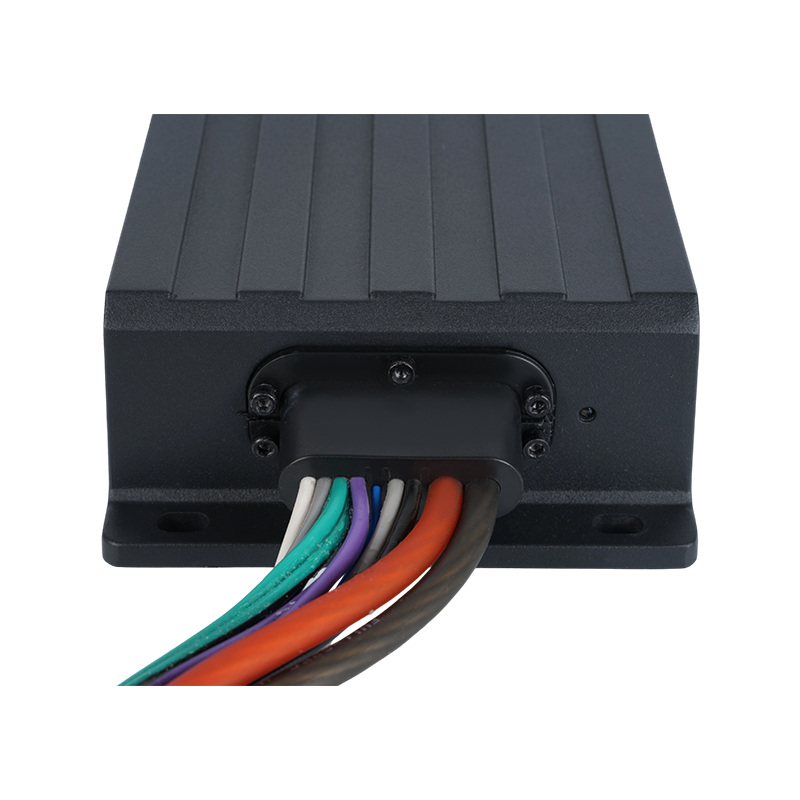

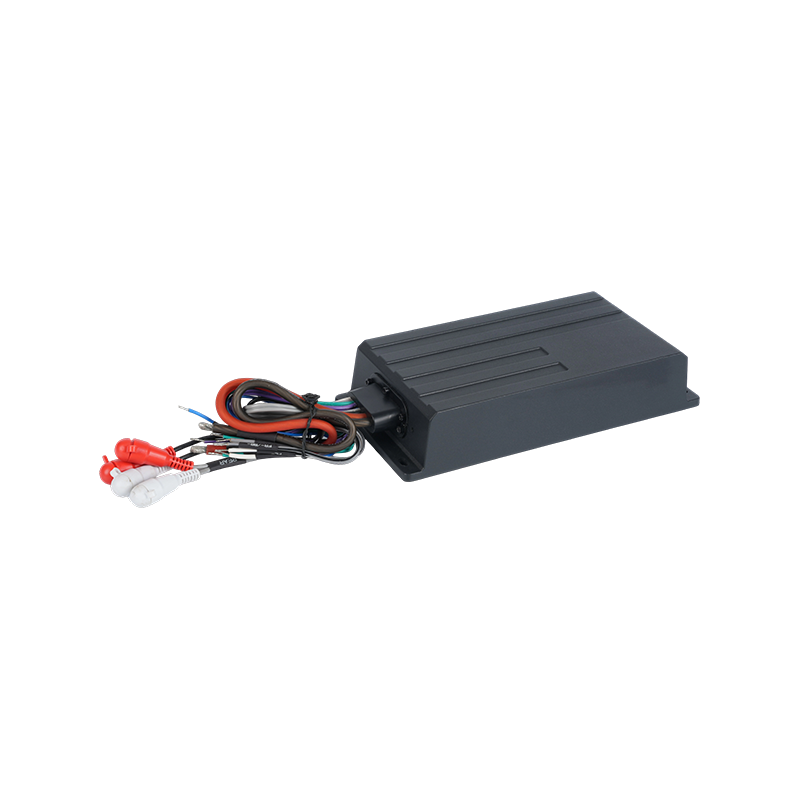

مضخم صوت كامل النطاق 4 قنوات من الفئة D مع فئة مقاومة للماء IPX67

تقنيات الختم المتقدمة المستخدمة لتحقيق هيكل مانع للتسرب وختم IPX67

يتطلب تحقيق حماية موثوقة على مستوى IPX67 أكثر من حشية واحدة - فهي عبارة عن مزيج من اختيار المواد وعمليات الختم متعددة المراحل والتحقق. بالنسبة لمكبرات الصوت البحرية والسيارات القوية، يستخدم المصنعون عادة خطوات إغلاق متسلسلة: أختام ميكانيكية أولية (حلقات على شكل حرف O أو حشوات مقولبة)، متبوعة بتطبيقات مستهدفة في الأصيص أو خرز السيليكون في المفاصل الحساسة، ثم إغلاق لاصق يمكن التحكم فيه حول مداخل الكابلات. يقلل هذا النهج متعدد الطبقات من احتمالية حدوث فشل في نقطة واحدة ويحسن المقاومة طويلة المدى للغمر المتكرر والتدوير الحراري.

ممارسات الختم الرئيسية للحد من مخاطر التسرب

• قم بتصميم مدخل الكابل باستخدام صندوق مخصص أو حجرة تخفيف الضغط لعزل PCB عن مسارات الدخول.
• استخدم خطوات معالجة لاصقة متعددة مع سيليكونات بحرية منخفضة الانكماش لتجنب تشققات الإجهاد الناتجة عن التمدد الحراري التفاضلي.
• قم بإجراء التجميع الخاضع للرقابة في البيئات التي يتم التحكم فيها بالرطوبة والغبار لضمان عدم تلوث الروابط اللاصقة.
• قم بتنفيذ اختبار تسرب الهواء غير المدمر لكل وحدة بدلاً من أخذ العينات - وهي طريقة فعالة للتحقق من عملية الختم المطبقة لكل مضخم صوت.

مساكن الألمنيوم المصبوب: التآكل والمقايضات الحرارية والهيكلية

توفر المبددات الحرارية المصنوعة من الألومنيوم المصبوب مزيجًا جذابًا من الكتلة الحرارية والصلابة وقابلية التصنيع لمكبرات الصوت ذات تصنيف IP. في البيئات البحرية ورياضات القوى، يحدد اختيار السبائك ومعالجة الأسطح والتشطيب الثانوي كلاً من مقاومة التآكل والتصاق الطلاء/الطلاء. للحصول على موثوقية حقيقية على المدى الطويل، تعد الطلاءات المؤكسدة أو المعتمدة على الإيبوكسي بالإضافة إلى الطلاءات المضحية المستهدفة عند نقاط التثبيت من الممارسات الشائعة. لاحظ أن التشطيب غير المناسب للسطح يمكن أن يؤدي إلى إنشاء خلايا كلفانية دقيقة في البيئات المالحة - التصميم المستهدف يخفف من هذه المخاطر.

المواصفات العملية التي يجب طلبها من الموردين

• حدد درجة السبائك (على سبيل المثال، ADC12 أو ما يعادلها) واطلب بيانات التآكل المعملية مثل الساعات حتى أول صدأ أبيض في اختبار رش الملح.
• اطلب مقاييس خشونة السطح بعد الصب لضمان اتساق التصاق الطلاء.
• يتطلب توثيق سمك الطلاء وانهيار العزل الكهربائي حيث يكون قرب الإلكترونيات مناسبًا.

تصميم تسخير الأسلاك الضفيرة وتخصيص الموصل الخاص بالمركبة

يعمل الحزام الضفيري الذي يسهل دمجه على تقليل أخطاء التثبيت والإرجاع الميداني. بالنسبة لمكبرات الصوت الرياضية، يجب أن تدعم الأدوات تخفيف الضغط، والموصلات ذات المفاتيح لمنع سوء التزاوج، وخيارات الدمج المباشر. تسمح الموصلات القابلة للتخصيص - إما المقابس المجعدة مسبقًا على طراز OEM أو أسلاك المحول المعيارية - لمضخم SKU واحد بخدمة منصات متعددة للمركبات مع الحفاظ على ختم IP في نهاية مكبر الصوت.

ميزات الحزام الموصى بها للمثبتين

• موصلات محكمة الغلق (تصنيف IP67) لجميع الواجهات الخارجية: الطاقة، والتشغيل عن بعد، ومدخلات الصوت.
• موصلات مرمزة بالألوان ووثائق واضحة لتسريع توصيل الأسلاك الميدانية وتقليل أخطاء القطبية.
• توفير خيارات قمع الفريت المضمنة والرفع الأرضي لإدارة EMI دون تعديل غلاف مكبر الصوت.

بروتوكولات الاختبار التي تتحقق من صحة IPX67 ومتانة دورة الحياة

تمرير ان مضخم صوت Powersport من فئة IPX6 أو IPX7 يتطلب التصنيف اختبار غمر يتم التحكم فيه، لكن التحقق القوي يضيف رذاذ الملح، والتعرض للأشعة فوق البنفسجية، والاهتزاز، والصدمات، ودورات الصدمة الحرارية. يتضمن تسلسل ضمان الجودة المتقدم النموذجي لمكبرات الصوت البحرية رش الملح وفقًا لمعيار ASTM B117، و1000 ساعة من التعرض للأشعة فوق البنفسجية المتسارعة، والاهتزاز متعدد المحاور لكل ملفات تعريف السيارات الصناعية، والغمر الذي يتبعه مراقبة الرطوبة الداخلية. يكشف الجمع بين هذه الاختبارات عن أوضاع الفشل التي تفتقدها اختبارات الحالة الفردية.

نقاط التفتيش العملية لضمان الجودة ومعايير القبول

الإدارة الحرارية، وكفاءة الفئة D، والامتثال لـ EMI والضبط العملي

تعمل الدوائر المدمجة من الفئة D على تقليل فقدان الطاقة وتسمح بهندسة مبددات حرارة أصغر، ولكن في ظل الاستخدام المستمر عالي التحميل (على سبيل المثال، محركات التصيد البحرية أو جلسات الصوت الممتدة على الطرق الوعرة)، لا يزال من الممكن حدوث الاختناق الحراري. تعمل المساكن المصنوعة من الألومنيوم المصبوب كمبددات حرارية، ولكن يجب أن تستخدم الواجهة بين ثنائي الفينيل متعدد الكلور والإسكان حشوات فجوات موصلة ومواد لاصقة موصلة حرارياً للحفاظ على درجات حرارة الوصلات المنخفضة. إدارة EMI لا تقل أهمية. تساعد ممارسات التخطيط مثل المستويات الأرضية المقسمة ووضع الاختناق في الوضع الشائع ومسارات الإدخال المحمية على تحقيق التوافق مع CISPR 32/CISPR 25 وFCC دون التضحية بالأداء الصوتي.

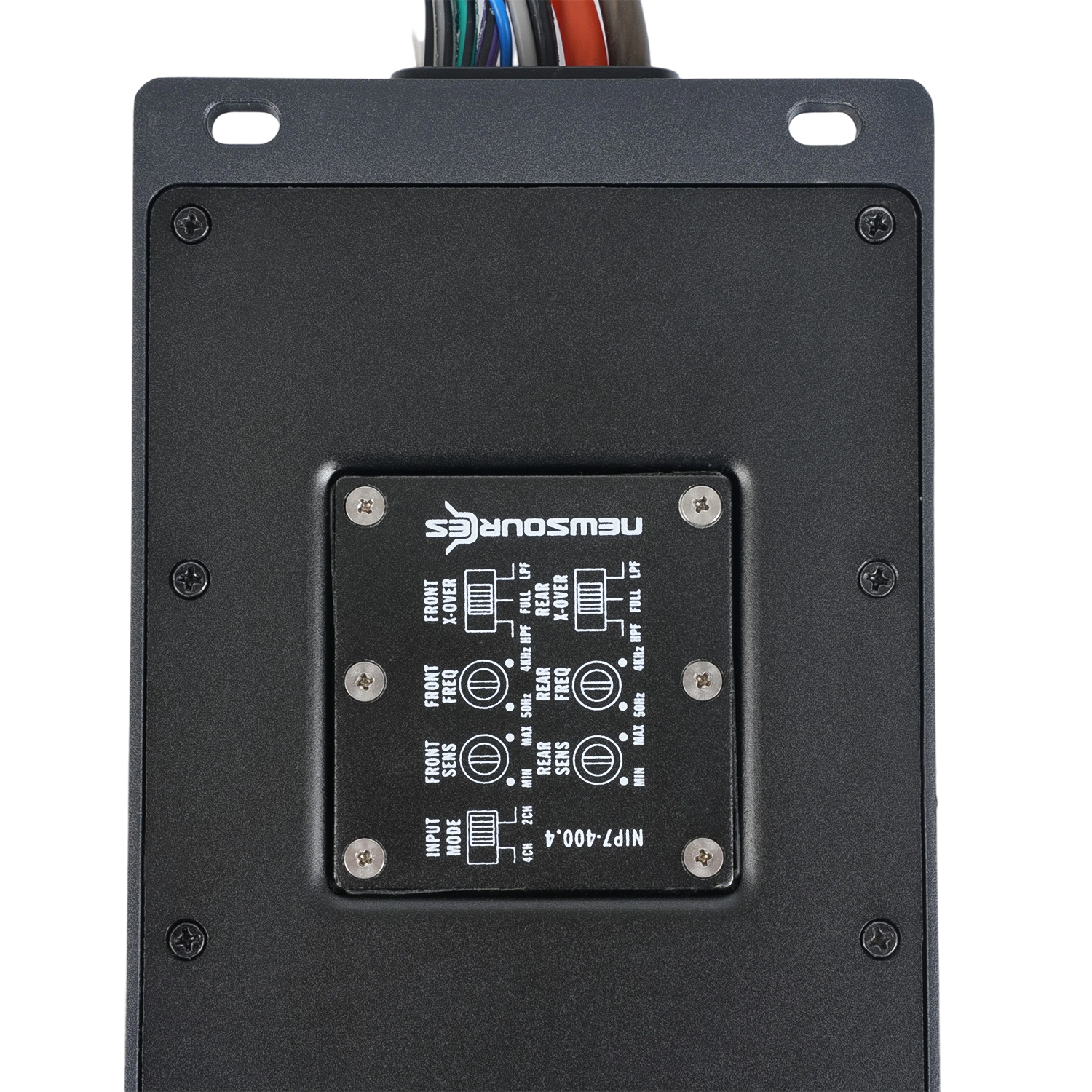

نصائح ضبط عملية للتركيب ومصممي النظام

• استخدم HPF/LPF وإعدادات الوضع القابلة للتحديد لتقليل الحمل الحراري المستمر منخفض التردد على مكبر الصوت في العبوات الصغيرة.
• قم بتركيب مكبرات الصوت مع تدفق هواء مفتوح باتجاه أروع مسار لتدفق الهواء في السيارة؛ تجنب المقصورات المغلقة بدون تهوية حتى لو كانت الوحدة حاصلة على تصنيف IPX7.
• عند إضافة وحدات DSP أو Bluetooth، تأكد من دمج أي هوائي إضافي أو اختراقات الإدخال/الإخراج في خطة الختم بدلاً من تعديلها وتعديلها بعد الإنتاج.

مجتمعة، هذه التدابير العملية - بدءًا من الختم متعدد المراحل ومقاومة رذاذ الملح التي تم التحقق منها إلى تصميم الحزام، وهندسة الواجهة الحرارية، وتخطيط PCB المدرك لـ EMI - هي ما يحول مكبر الصوت القياسي إلى حل قوي حقًا. عند تحديد مضخم صوت Powersport من فئة IPX6 أو IPX7 للاستخدام البحري أو على الطرق الوعرة، يلزم توثيق كل من العمليات المذكورة أعلاه لتقليل حالات الفشل في الميدان وضمان أداء متسق ومقاوم للتسرب.
